کشف قدرت خلاء ماشین خشک کن راک برای نیاز خشک کردن

ساختار خشک کن رِک:

کل دستگاه خشک کن راک عمدتا از بخش حرکت دندان راک، بخش خلاء، بخش گرمایش و جمع آوری تشکیل شده است. پس از اضافه کردن مواد خشک از پورت تغذیه،پورت تغذیه به شدت پوشانده شده است.، و آب گرم به ژاکت پوسته منتقل می شود و پمپ خلاء شروع می شود.و با سرعت حدود 4r/min پس از کاهش سرعت توسط کاهش دهنده به جلو و عقب می چرخدمواد به هر دو طرف حرکت می کنند با چرخش به جلو از راک دندان؛ هنگامی که راک دندان در جهت معکوس چرخش می کند، مواد از هر دو طرف به وسط نزدیک می شوند.چون مواد به طور غیر مستقیم توسط آب گرم در یک طرف گرم و به طور مساوی توسط دندان های جفت در طرف دیگر تحریک می شود، رطوبت موجود در ماده تبخیر می شود. تحت عمل سیستم خلاء، بخار آب تبخیر شده از طریق جمع کننده گرد و غبار خشک، جمع کننده گرد و غبار مرطوب و تهویه کننده عبور می کند.و از خروجی پمپ خلاء تخلیه می شود.

جمع آوری کننده گرد و غبار خشک مواد حمل شده توسط بخار آب تبخیر شده و آب پس از تهویه بخار آب را جذب می کند.جمع آوری کننده گرد و غبار مرطوب بیشتر بخار آب تبخیر شده را فشرده می کند و جامد های جذب شده را جذب می کنددر هنگام خشک کردن مواد مضر، کارایی جمع آوری کننده گرد و غبار باید بهبود یابد تا از آلودگی محیط زیست جلوگیری شود.

کاندنسر عمدتا برای فشرده سازی بیشتر بخار آب تبخیر شده و تخلیه آب فشرده شده استفاده می شود تا اطمینان حاصل شود که پمپ خلاء خشک کن می تواند درجه خلاء بالایی را حفظ کند.که باعث گاز شدن بهتر رطوبت داخلی و سطحی ماده می شودزمان خشک شدن مواد مرطوب با ویژگی های مواد، الزامات متفاوت برای محتوای رطوبت ورودی و خروجی، درجه خلاء در طول کار،و دمای محیط خشک کردنمعمولاً بيشتر از ده ساعت طول مي کشه

1ساختار پوسته دستگاه خشک کن
پوسته از یک سیلندر افقی فولادی با یک ژاکت بیرونی گرم کننده جوش و یک پوشش با فلنج در هر دو سر تشکیل شده است.پوشش و قطعه ای که با پوسته فولادی مطابقت دارد و بخش پرکننده باید برش داده شود، و خط مرکز پوشش و سیلندر باید 5 میلی متر متفاوت باشد. هنگام نصب، خط مرکز پوشش باید پایین تر از خط مرکز سیلندر باشد،پس چون دندانهاى كاوشگر به گردش درآيند، مواد در سمت پایین پوسته را می توان به راحتی تخلیه کرد. کل پوسته بر روی دو پشتیبان صندلی قرار داده شده است.توجه داشته باشید که باید مقدار خاصی از اتاق برای حرکت بین یکی از پشتیبانی و پایه برای جلوگیری از استرس ناشی از گسترش تجهیزات زمانی که کت گرم است.
2ساختار دندانهای ریک خشک کن ریک
دستگاه دندانهای ریک در خشک کن ریک از دو گروه از دندانهای ریک در جهت چپ و راست تشکیل شده است.که به ترتیب در هر دو طرف گره انتقال با زاویه های مخالف پوشیده شده اند. سر دندانهای ریک خشک کننده ریک دارای یک سوراخ مربع است که با شاخه انتقال مطابقت دارد. هنگامی که جمع می شوند، دندانهای ریک مجاور با 90 ° متفاوت هستند. دو شکل در انتهای دندانهای ریک وجود دارد.,یکی از آنها مسطح و به شکل بادکنک است و دیگری نیز مسطح اما نامنظم است. اما همه آنها در یک زاویه خاص نسبت به محور گودال محرک (یعنی چپ و راست) هستند.دندانهای چوبی به شکل بادکنک در وسط تجهیزات استفاده می شود، و دندانهای خاص شکل در انتهای خشک کن استفاده می شود تا در سطح دیواره داخلی پوشش قرار گیرد. دندانهای رِک در یک طرف نصب می شوند،و دندانهای راست در طرف دیگر نصب شده اندپس وقتی که مواد اضافه می شود، وقتی دندان ها به جلو و عقب می چرخند، مواد را می توان به هر دو طرف و سپس به وسط منتقل کرد، به طوری که مواد به طور مساوی مخلوط شوند.از یک طرف، مواد در هنگام تماس با دیواره داخلی پوسته بیش از حد گرم نمی شوند و از سوی دیگر، مواد می توانند خرد شوند، سطح گازگذاری افزایش می یابد،و روند خشک شدن ترویج می شود.
علاوه بر این، در هر یک از چهار قطب دندان ها، یک لوله فولادی بدون درز با هر دو سر بسته و موازی با گره اصلی قرار داده شده است تا به دیوار دستگاه ضربه بزند.که تاثیر خاصی بر مواد پاک کننده و خرد کننده دارد. دندان های ریک به طور کلی از فولاد ریخته شده ساخته شده اند. گره محرک در حین کار تحت تورک و لحظه خم شدن قرار می گیرد. علاوه بر پاسخگویی به الزامات خاصی در مورد قدرت،درخشش محرک نیز باید سفتی کافی داشته باشد تا از گیر شدن در سطح داخلی پوسته جلوگیری شود.عمود محرک معمولا از ماده فولادی مدل ساخته شده است.
3- مهر و موم بین دستگاه دندانهای راک و پوسته از اصل خشک کردن دستگاه خشک کن راک می توان دانست که مواد در خشک کن گرم می شوندرطوبت در ماده تبخیر می شود، و دستگاه خلاء یک خلاء بالا را برای استخراج بخار آب تبخیر شده ایجاد می کند، که فرار رطوبت در داخل مواد و رطوبت سطح را افزایش می دهد.اگر مهر و موم بین شاخه و پوسته خوب نیست، درجه خلاء در تجهیزات به شدت کاهش می یابد؛ در عین حال، ورود هوا سرد دمای مواد را در تجهیزات کاهش می دهد و بر بهره وری خشک کردن تاثیر می گذارد.مهر و موم بین دستگاه دندانهای راک و پوسته معمولا از آزبست به عنوان پرکننده استفاده می کند، که یک ساختار مهر و موم ساده و موثر است. این ساختار مهر و موم همچنین دندان های راک را با هم فشار می دهد و لباس روی چهره آخر دندان های راک را کاهش می دهد. علاوه بر نوع فوق،دستگاه خشک کن ریک همچنین یک جاکت و یک شاخه انتقال دارد که بخار آب را عبور می دهد، و تطابق گره انتقال و دندون هاي ريك.

مشخصات فنی:

توجه: مقدار تبخیر آب به ویژگی های مواد و دمای ورودی و خروجی هوا گرم بستگی دارد.منحنی تبخیر آب در شکل بالا نشان داده شده است (برای مرجع)از آنجا که محصول به طور مداوم به روز می شود، پارامترهای مربوطه بدون اطلاع قبلی تغییر می کنند.

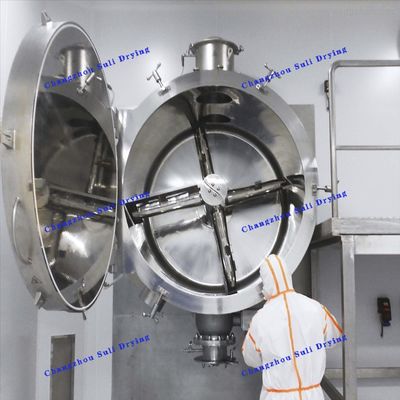

عکس تجهیزات:
